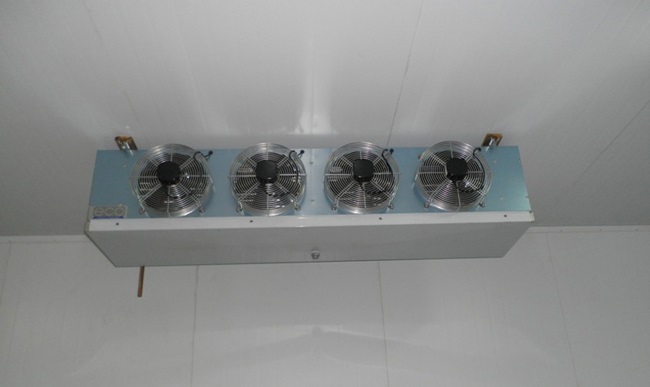

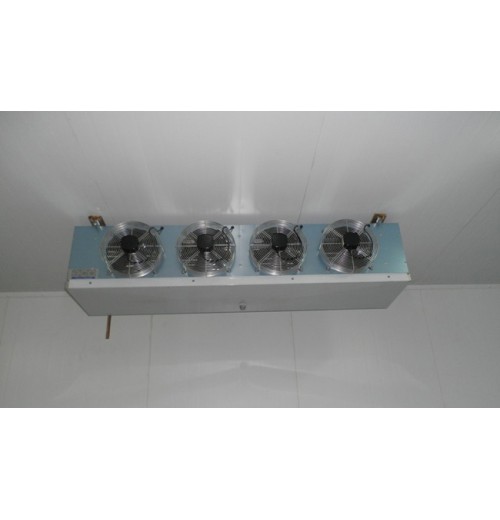

Chương trình lưu lượng không khí

Phạm vi hoạt động

Đơn vị công suất làm mát: từ 1,05 đến 57,0 kW *

Luồng không khí: 650-28.320 m3 / h

Làm mát ngâm nước muối và làm mát khí CO2: tùy chỉnh theo yêu cầu

Tính năng cuộn dây

Hiệu quả trao đổi nhiệt cao

Được thiết kế với vây hồ sơ đặc biệt nhôm và ống đồng có rãnh bên trong

Theo nhiệt độ trong phòng, khoảng cách vây sử dụng là sau đây:

CTE H3 cho nhiệt độ cao (> = 2 ° C): 3,5 mm

CTE E4 - A4 cho nhiệt độ cao (> = 2 ° C): 4,0 mm

CTE M6 - E6 - A6 cho nhiệt độ trung bình (> = -15 ° C): 6,0 mm (phiên bản điện ED rã đông được đề nghị)

CTE L8 - E8 - A8 cho nhiệt độ thấp (> = -35 ° C): 8,5 mm, chỉ được trang bị rã đông điện (ED)

Tiêu chuẩn rã đông

Điện (ED) 400V/3/50Hz

Tính năng vỏ

Làm bằng hợp kim magiê nhôm, với một kết thúc mịn bao phủ bởi một bảo vệ bộ phim nhựa

Fan tính năng động cơ

250 mm đường kính

    - Single-pha, có bóng mờ cực

    - Điện áp: 230V/1/50 Hz

    - Lớp bảo vệ: IP 44

    - Nhiệt độ làm việc: 40 ° C

    - Nội bảo vệ tiếp xúc nhiệt

315 mm đường kính

    - Single-pha, với cánh quạt bên ngoài và bên trong tụ điện

    - Điện áp: 230V/1/50-60 Hz

    - Lớp bảo vệ: IP 44

    - Nhiệt độ làm việc: 40 ° C

    - Nội bảo vệ tiếp xúc nhiệt

350 mm đường kính

    - Single-pha, với cánh quạt bên ngoài và bên trong tụ điện

    - Điện áp: 230V/1/50-60 Hz

    - Lớp bảo vệ: IP 44

    - Nhiệt độ làm việc: 40 ° C

    - Nội bảo vệ tiếp xúc nhiệt

Đường kính 500 mm

    - Ba-pha, với bên ngoài cánh quạt

    - Điện áp: 400V/3/50-60 Hz

    - Lớp bảo vệ: IP 54

    - Nhiệt độ làm việc: 40 ° C

    - Nội bảo vệ tiếp xúc nhiệt

Tính năng Fan bảo vệ

Trong 250 mm động cơ quạt đường kính: sản xuất từ sợi thủy tinh tính polyamide, theo EN 294 tiêu chuẩn.

Trong 315, 350 và 500 mm động cơ quạt đường kính: sản xuất từ thép phủ epoxy, theo EN 294 tiêu chuẩn.

Nén không khí

Sự kết hợp aeraulic cấp một ném không khí khá cao, được đo bằng kỹ thuật phòng thí nghiệm của LUVATA theo CECOMAF GT6-001 tiêu chuẩn

Thử nghiệm

Trao đổi nhiệt được cung cấp sạch và thử nghiệm ở áp suất 30 bar

Linh tinh

Chỉ CTE500 không có động cơ quạt kết nối
